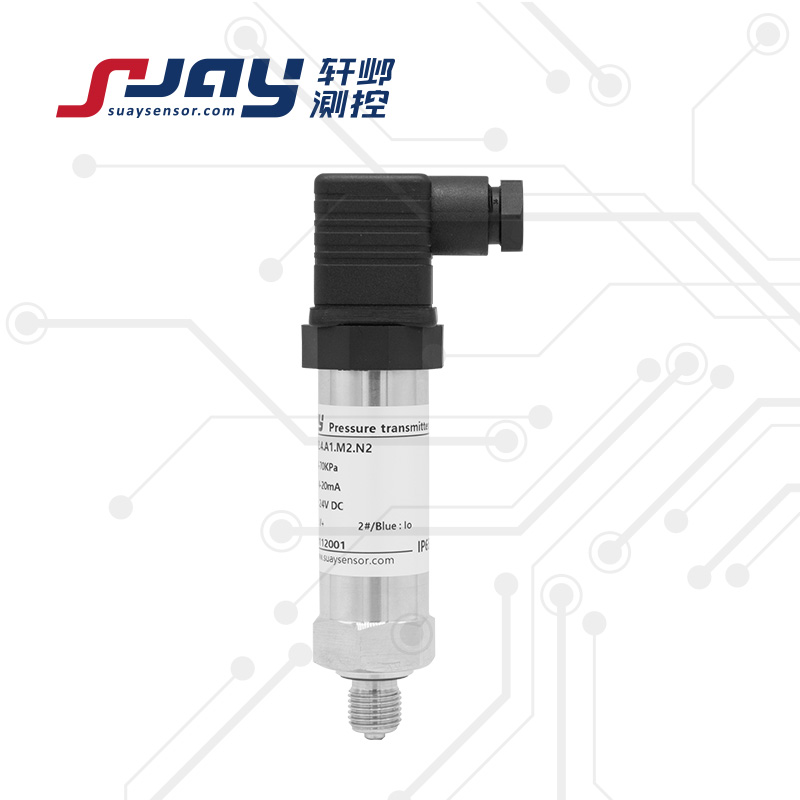

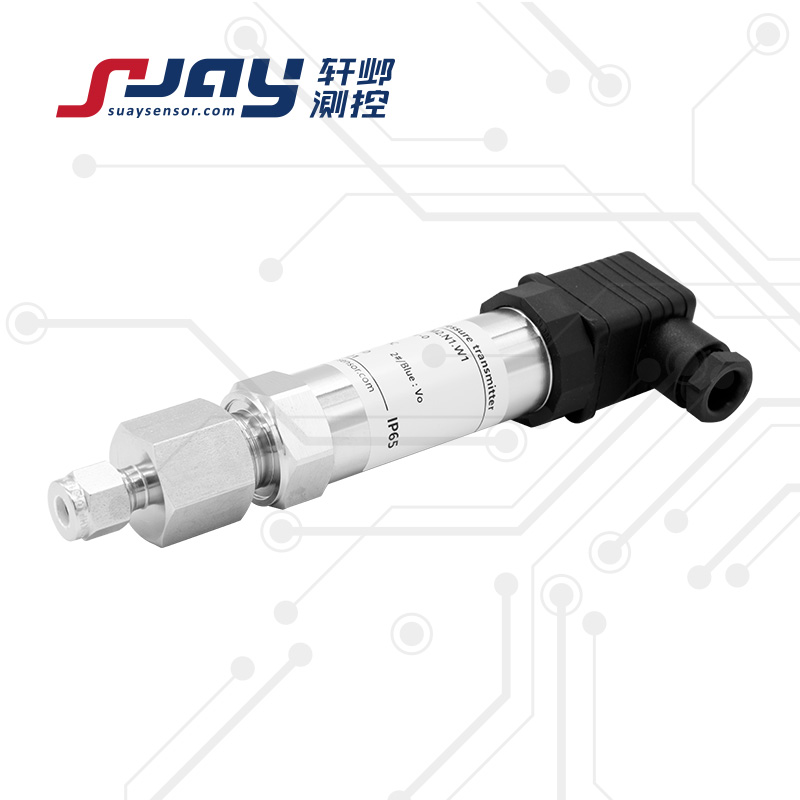

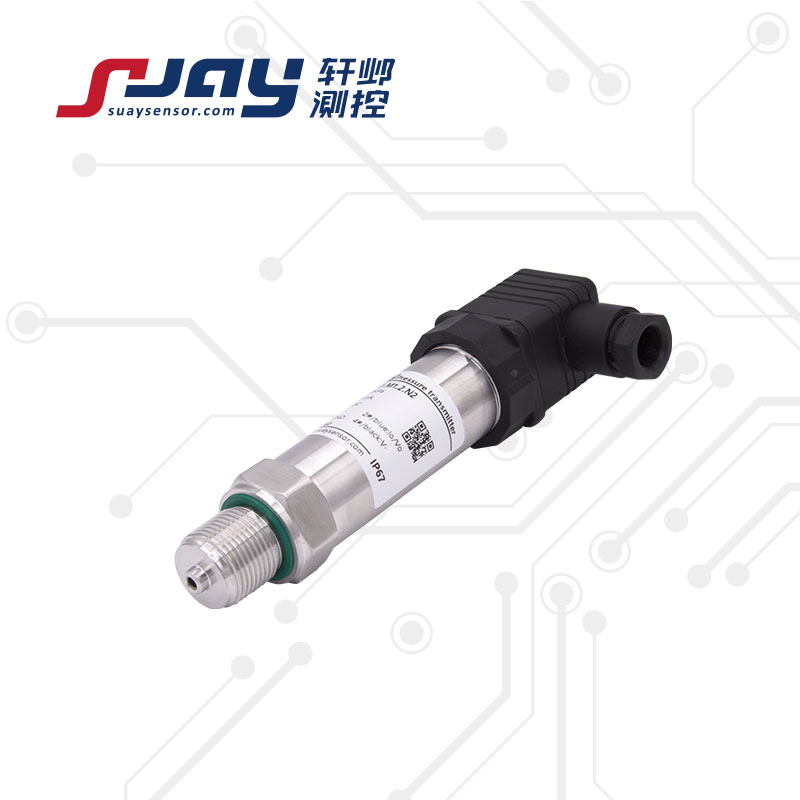

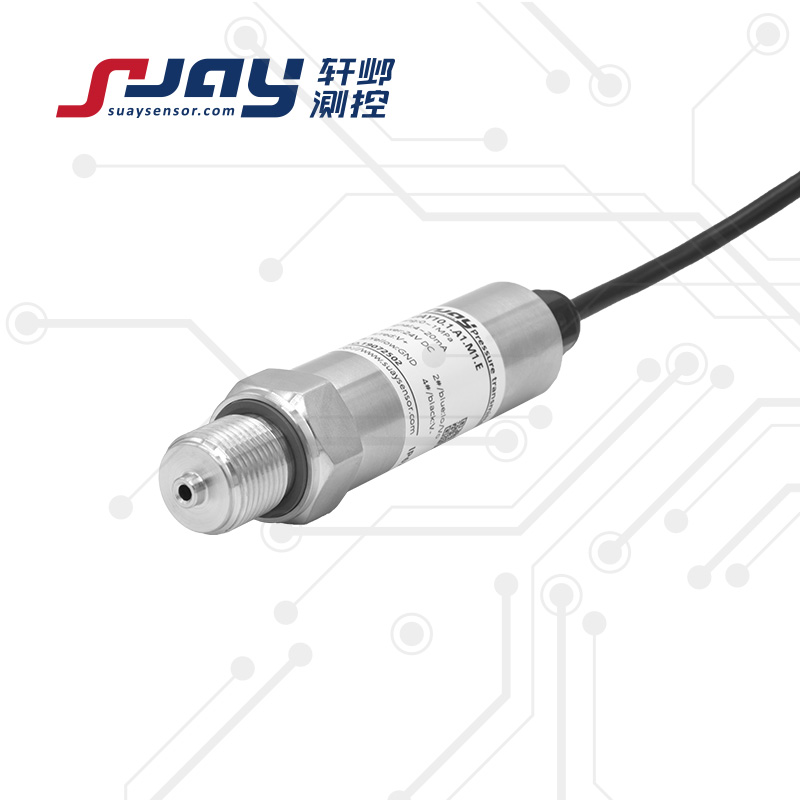

SUAY12 高精度壓力變送器采用進口壓力感測核心元件,軍級的信號處理單元,智能補償技術,輔以合理、精密的外圍模擬器件,使得該系列產品在綜合精度、靜態性能、溫度性能、使用體驗等方面具有良好的產品的技術、性能和質量。高精度壓力變送器廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域,可實現對壓力和液位的高精度測量。
可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。
l 綜合精度高,0.05%FS、0.075%FS、0.1%FS可選
l 體積小、測量范圍寬、受溫度影響小
l 全不銹鋼一體化密封結構,極大的拓展了使用環境
l 配備過壓保護、EMC,適用于復雜工況的壓力測量,極大的提高了產品的耐用性。
l 可根據用戶要求提供RS485數字信號輸出(SUAY自定義協議/MODBUS RTU/IEEE754浮點數)
測量范圍 | -100KPa~0-10KPa...1MPa...100MPa(表壓、負壓、復合壓) | |
測量介質 | 與316不銹鋼兼容的氣體或液體 | |
靜態精度① | ±0.05%FS ±0.075%FS ±0.1%FS | |
信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC(典型24VDC) |
0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
數字信號輸出RS485 | 5V/5-16VDC/24VDC | |
工作溫度 | -40~85℃ | |
補償溫度 | -20~70℃ (0.05%FS,補償溫度 0-40℃,綜合精度 0.05%FS) | |
貯存溫度 | -40~100℃ | |
長期穩定性 | 典型:±0.1%FS/年 不超過:±0.15%FS/年 | |
零點溫度漂移 | 典型:±0.01%FS/℃ 不超過:±0.015%FS/℃ | |
靈敏度溫度漂移 | 典型:±0.01%FS/℃ 不超過:±0.015%FS/℃ | |
過載能力 | 1.5-2倍滿量程壓力 | |
有效測量壽命 | ﹥10^6壓力循環(P:10-90%FS) | |
抗振動性 | 20g ,(IEC 60068-2-6) | |
抗沖擊性 | 20g , 11mS | |
采樣速率 | 10次/秒 | |
分辨率 | 大于 10-5(通常受限采集顯示設備,理論無限小) | |
負載電阻 | ≤(U-12)/0.02 Ω(電流輸出) ; >100KΩ(電壓輸出) | |
絕緣電阻 | 200M?,100VDC | |
壓力接口 | M20*1.5, G1/4 (典型) G1/2,NPT1/4(可選) | |
電氣連接 | 接插件或直出電纜2m | |
接口及殼體材料 | 304/316L不銹鋼 | |
外殼防護 | IP65(插頭型) IP67(電纜型) | |
安全防爆 | Ex iaⅡ CT6(本安) | |
密封圈 | 氟橡膠 | |
傳感器膜片 | 不銹鋼316L | |
產品重量 | 約200克 |
注:①包含非線性、遲滯和重復性
型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
SUAY12 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 6:±0.05%FS 5:±0.075%FS 4:±0.1%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 可選: M3:G1/2 M4:NPT1/4 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | E:本安防爆 P:平膜型 |
SUAY12.4.A1.M1.N1.E |
選型提示:
1. 被測介質應與產品接觸的材料相兼容;
2. 選型附加功能代號"E” 本安防爆型,須經安全柵供電;
3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
