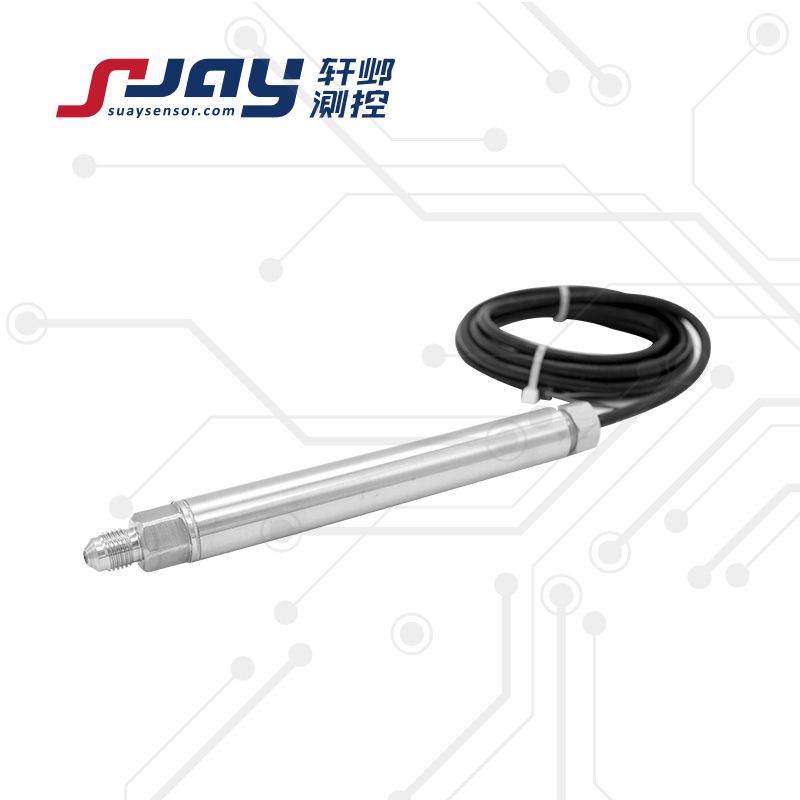

SUAY75 油田、礦井專用型壓力變送器采用感壓膜片堅固的濺射薄膜壓力傳感器作為核心，結合不銹鋼外殼結構，內置智能信號調理模塊，EMC/EMI、內部防潮、防震動處理，高強度的引出電纜，為油田鉆井、礦井等生產過程中出現的腐蝕性、高溫、易堵塞介質、振動等特殊惡劣的工況提供了更好的解決方案，在油田、礦井、深井測量中取得了好的應用效果。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 抗沖擊、振動，結構可靠
l 可承受高溫、高壓、復雜的工作環境
l 該產品可提供RS485輸出（SUAY自定義協議、MODBUS、浮點數）
| 測量范圍 | -100KPa-0-10KPa...1MPa...260MPa | |
| 測量介質 | 氣體/液體/粘稠介質 | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 信號輸出/供電 | 4-20mA 1-5V 0-5V 0-10V | 12-30VDC（典型 24VDC） |
| 0.5-4.5V | 5VDC/12-30VDC（典型24VDC） | |
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
| mv信號 | 5VDC±0.001V（DC2~15V 范圍內可用） | |
| 工作溫度 | -40～125℃（150℃） | |
| 補償溫度 | -20～80℃ | |
| 貯存溫度 | -40～100℃ | |
| 抗振動性 | ±20g （IEC 60068-2-6） | |
| 抗沖擊性 | 100g，11mS | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 2 倍滿量程壓力或最大 260MPa（取最小值） | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 響應時間 | ≤2 ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5 G1/4 （典型）;G1/2 NPT1/4（可選） | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L 不銹鋼 | |
| 外殼防護 | IP65（插頭型） IP67（電纜型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 傳感器膜片 | 不銹鋼 316L | |
| 產品重量 | 約300克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY75 | -100KPa~0 ...10KPa ...260MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制 | N1：直出 2 米 N2：HSM 插頭 N3：航空插頭 | L:顯示 P:平膜型 E:本安防爆 |
| SUAY75.1.A1.M1.N1.E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
